| 加工定制：否 | 类型：光纤熔接器 | 品牌：藤仓 |
| 型号：FSM-88R | 电源电压：100~240V |

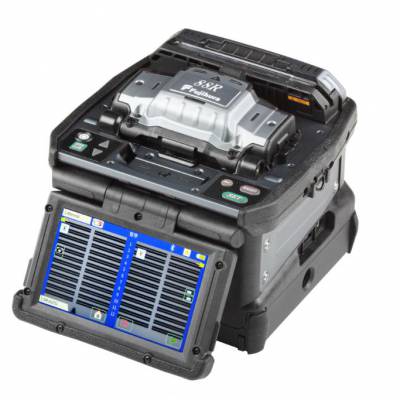

藤仓88R12带状光纤熔接机产品特点
*12芯带状光纤熔接机
*利用放电过程中光纤表面的张力作用减小光纤偏移
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT50光纤切割刀和RS02/03带状光纤热剥除钳
*BTR-15大容量锂电池6380mAh，满电状态下可以熔接加热165次
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册
藤仓88R12带状光纤熔接机技术参数
光纤对准方式 | 利用光纤熔接过程中表面张力作用进行包层对准 | |
适用光纤芯数 | 单芯, 2, 4, 5, 6, 8, 10, 12 | |
适用光纤类型 | 光纤类型 | 单模光纤 |
多模光纤 | ||
包层直径 | 约为125μm | |
适用涂覆层 | 光纤夹具 | 涂覆层形状：参考夹具类型 |
切割长度：10mm | ||
光纤熔接效果 | 熔接损耗 | ITU-T G.652：平均0.05dB |
ITU-T G.651：平均0.02dB | ||
ITU-T G.653：平均0.08dB | ||
ITU-T G.655：平均0.08dB | ||
ITU-T G.657：平均0.05dB | ||
熔接时间 | SM FAST模式：平均14~15秒 | |
SM AUTO模式：平均19~20秒 | ||
适用热缩套管 | 热缩套管类型 | 加热收缩型套管 |
热缩套管长度 | 66mm | |
热缩套管直径 | 加热前6.0mm | |
热缩套管加热效果 | 加热时间 | 40mm FP-05模式：约为38~40秒 |
40mm FP-04T模式：约为17~19秒 | ||
Single 40mm模式：约为14~16秒 | ||
Single 60mm模式：约为13~15秒 | ||
光纤拉力测试 | 约为2.0N | |
电极棒寿命 | 约为1,500次熔接 | |
外观属性 | 尺寸W | 约为170mm（不包括突出部） |
尺寸D | 约为173mm（不包括突出部） | |
尺寸H | 约为150mm（不包括突出部） | |
重量 | 约为2.6kg（含电池） | |
环境适应能力 | 温度 | 使用环境：-10~50℃ |
存储环境：-40~80℃ | ||
湿度 | 使用环境：0~95%RH不结露 | |
存储环境：0~95%RH不结露 | ||
海拔 | 3,700m | |
交流适配器 | 输入 | 交流100~240V, 50/60Hz，1.*** |
电池 | 类型 | 可充电锂电池 |
输出 | 约为直流14.4V / 6,380mAh | |
容量 | 约为165次熔接和加热循环 | |
温度 | 充电环境：0~30℃ | |
存储环境：-20~30℃ | ||
电池寿命 | 约为500次充电循环 | |
显示 | 液晶显示器 | 5英寸TFT彩色触摸屏 |
放大倍数 | 约为20倍：12芯带状光纤，60倍：单芯光纤 | |
照明 | V形槽 | LED灯 |
接口 | PC连接 | USB2.0 Mini-B，支持因特网联网远程升级 |
电源输出 | USB2.0 Type A | |
带状光纤热剥除钳 | Mini DIN 6pin | |
无线通信 | Bluetooth 4.1 LE | |
数据存储 | 熔接模式 | 100个熔接模式 |
加热模式 | 30个加热模式 | |
熔接结果 | 20,000个熔接结果 | |
熔接影像 | 100个影像 | |
三防性能 | 防震 | 76cm高度六方向的自由坠落 |
防雨 | 降水量在10mm/hr的情况下10分钟 | |
防尘 | 暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） | |
藤仓88R12带状光纤熔接机配置清单
主机及附件 | ||
说明 | 型号 | 数量 |
熔接机主机 | 88R12 | 1台 |
电池 | BTR-15 | 1块 |
交流适配器 | ADC-20 | 1个 |
交流电源线 | ACC-17 | 1根 |
光纤切割刀 | CT50 | 1把 |
带状光纤热剥除钳 | RS02 | 1把 |
光纤夹具 | FH-70-XX | 2对 |
备用12芯光纤V型槽 | VG12-01 | 1副 |
备用电极棒（在备用V型槽上） | ELCT2-16B | 1对 |
酒精泵 | AP-02 | 1个 |
内六角螺丝刀 | HEX-01 | 1把 |
V型槽清洁刷 | VCB-01 | 1把 |
USB数据线 | USB-01 | 1根 |
快速指导手册 | QRG-03 | 1份 |
携带箱/工作台 | CC-39 | 1个 |
左侧工作托盘 | WT-09L | 1个 |
右侧工作托盘 | WT-09R | 1个 |
工作托盘冷却架 | JP-09 | 1个 |
三脚架螺丝 | TS-03 | 2个 |
携带箱背带 | ST-03 | 1根 |
熔接机背带 | ST-02 | 1根 |
