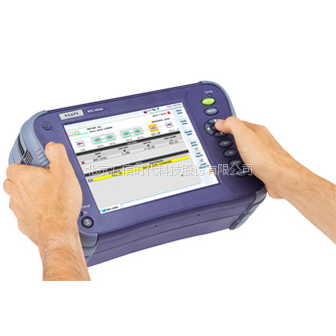

MTS6000A V2光时域反射仪

***电信技术潮流

    在光纤网络生命周期的所有阶段中，都可以使用高度集成的模块化 Viavi Solutions MTS-6000A (V2)测试平台。它为现场服务技术人员提供迄今最***性能和多方面的现场可升级性。该平台可配备不同的选件，例如 SATA 硬盘、WiFi、蓝牙、3G/4G、LTE 连通性和 VFL/功率计/耳机或其他实用功能。

    利用可互换的模块承载架和不同的插件模块，用户可以灵活搭建平台，使其不仅满足当前的特定测试需求，还能无缝演变以满足未来千变万化的网络要求。

MTS6000A V2光时域反射仪主要特性

紧凑、轻便、模块化和高度集成的平台

多层网络解决方案，从物理层到服务层均能测试

选件包括可现场升级的 VFL、功率计、耳机和视频检测显微镜

提供 40 多种物理单模或多模光纤测试应用模块

多重服务能力，适用于以太网和 SONET/SDH 测试

高度模块化的扁平外形具备升级测试能力，并提供可互换的模块承载架、应用模块和平台选件

MTS6000A v2光时域反射仪主要优势

可扩展的多重测试平台，随网络和相关测试要求而变（物理层到服务层）

针对工作流程和云集成（以太网、WiFi、蓝牙、3G/4G、LTE 等）进行优化

面向未来的高度模块化平台，具有可现场升级的选件和模块，能***提升生产力

支持云环境的可选 StrataSync? 软件能提升现场工作效率

MTS6000AV2光时域反射仪应用

1.可执行双向的 OTDR 和损耗测量

2.可执行 10 G、10 GE 和 40 G 光纤色散测试(PMD/CD/AP)

3.可作为光谱分析仪用于安装和维护 CWDM/DWDM 网络

4.可用于 850、1310 和 1550 nm 波长的 10 GELAN- 和 WAN-PHY 网络测试

MTS6000A v2光时域反射仪 OTDR模块技术指标

光时域反射仪部分

EVO_B、C、D系列：

激光安全等级： 21 CFR Class1

距离单位：km ，英尺，英里

折射率范围： 1,30000－1,70000nm；步长 0,00001

采样点： 256,000

距离范围： 0.5km 到320km

距离显示分辨率： 1cm

标识分辨率：最小1cm

采样分辨率： 4cm

距离精度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)

衰减测量模式：自动、手动、 2 点、 5 点、 LSA

显示范围： 1.25dB-55dB

衰减显示分辨率：0.001dB

标识分辨率：最小0.001dB

衰减线性度： ± 0.03dB/dB

反射精度： ±2dB

门限值： 0.01－5.99 dB；步长：0.01 dB

存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0

MTS6000Av2光时域反射仪技术指标（25°C 时的典型值）

通用技术指标

1. 温度 25°C 时，稳定 20 分钟后和调零后

2. 在校准波长下（1650 nm 除外）

3. –45 dBm（从 800 至 1650 nm）

连续波光源（与OTDR同一接口）：（标准配置）

光功率计（与OTDR同一接口）：（标准配置）

订货信息

基本仪表

MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S

MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M

主机选件

内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL

内置光话机（要配置适配器）： E80ETS

内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM

内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL

内置 WiFi 选件：E60V2WIFI

内置蓝牙选件：E60V2BLUE

附加的高性能锂离子可充电电池 E60LIHP1

100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK

光纤迹线察看软件（免费）：EOFS-110

MTS6000A v2光时域反射仪OTDR模块
