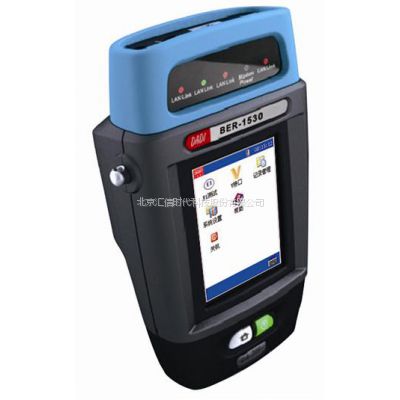

BER-1530数据传输分析仪概述
BER-1530数据传输分析仪是***研发的一款手持式据传输分析仪。它外形小巧，可以完成从50b/s到2048kb/s速率的误码测试，并可进行2M在线监测，是通信设备日常维护、检修、设备开通***的工具。
BER-1530仪表采用大屏幕带背光的TFT彩色液晶，中文显示，触摸屏操作，内置可充电锂电池，无外电时可工作8个小时以上；仪表还支持大容量记录存储，可在线升级。
产品适用于运营商2M设备的日常简单的维护应用。
BER-1530数据传输分析仪功能特点
G.703 E1电路离线/在线测试
多种告警、误码类型插入
平衡接口（75欧姆）/不平衡接口（120欧姆）
ITU-T G.821/G.826/M2100误码分析
图案滑动测试
时钟拉偏
时钟频偏测试
NX64K测试
帧字设置/分析
话路/时隙忙闲测试
时隙数据显示
直方图显示
话音监听
自动测试
回路时延测试
倒换时间测试
V系列接口测试
V.24/RS232、V.35、V.36/RS449、EIA-530/530A、X.21接口误码测试
多种工作方式设置
ITU误码指标分析
BER-1530数据传输分析仪特点
彩色TFT液晶显示
完备的2M电路测试功能
bit、Code、FAS、CRC多种类型误码插入及检测
大容量锂电池可以***无外电时大于8小时的测试工作
大容量的数码存储可以存储大于5000条的记录
测试记录可通过USB送往PC显示、存储、打印。
功能强大的PC端软件—2M测试数据管理系统，可对测试数据进行详细而全面的管理和分析。
BER-1530数据传输分析仪应用
2M远端对测
2M远端环测
2M通过模式
2M高阻监测
V接口测试（选配）
BER-1530数据传输分析仪通用指标
通用指标 | ||
规格尺寸 | 150×100× 50（mm）3 | |
重量 | 0.5 kg | |
显示屏 | 320×240点阵TFT真彩，带触摸屏 | |
操作方式 | 触摸和键盘 | |
接口 | USB、电源 | |
电池 | 1500mAh | |
续航时间 | 超过8小时 | |
运行环境 | 操作温度 | 0℃~+40℃ |
存储温度 | -20℃~+70℃ | |
操作湿度 | 10% ~ 90% | |
存储湿度 | 5% ~ 95% | |
数据存储空间 | 5000条记录 | |
测试接口指标 | ||
内部时钟 | 2048KHz±10ppm | |
信号码型 | HDB3/AMI码 | |
信号接口 | 符合ITU-T G.703 | |
离线误码测试图案 | PRBS 2n－1（n=6，9，11，15，20，23） | |
信号输出口 | 非平衡L9（阻抗75W）、平衡RJ48（阻抗120W） | |
信号输入口 | 非平衡L9——阻抗75W/高阻（>2KW） 平衡RJ48——阻抗120W/高阻（>2KW） | |
