| 型号：住友T-601C+ | 品牌：住友 |
住友T-601C+光纤熔接机
住友T-601C+光纤熔接机，6400毫安大容量锂电池BU-16,熔接加热310次，5英寸高清触摸LCD彩屏，350倍放大纤芯对准熔接，6s快速熔接，15秒加热，四周防震橡胶设计，能够更好的保护机器。
住友T-601C+光纤熔接机产品特点：
耐环境性能：防水、防尘、防护、防跌落
高速作业：熔接6秒，加热15秒

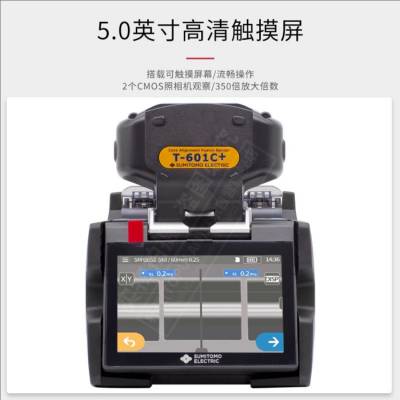

5英寸高清触摸彩色LCD显示屏，操作简单自如
提升耐环境性能，并满足多样化需求
大容量电池，一次充满电可熔接310次
2个CMOS照相机观察光纤，放大倍数：350倍（变焦700倍）
根据环境变化自动放电校正
电极寿命大于6000次
工作条件：海拔0~6000米，温度-10~+50℃
自带护甲，可适应各种恶劣环境：寒楞天气，高温干燥，沙漠地带都可正常工作
软件支持网络升级
适用工程范围：（适用于FTTH光纤到户，安防监控，主干网络，电力光纤工程等）
1. 通讯工程（承包中国电信、移动、联通运营商线路工程）
2. FTTH光纤到户（小区光纤到户）
3. 安防监控（适用各种安防监控工程）
4. 主干网络（应用于市到县，县到乡镇的主干网络）
5. 小区光纤改造（光纤升级工程，布线光交箱等应用）
6. 电力光缆（电力光缆工程熔接）
住友T-601C+光纤熔接机技术参数： | ||
项目 | T-601C+ | |
光纤要求 | 材料 | 玻璃纤维 |
光纤芯数/种类 | 单芯 / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.65 7) | |
光纤外径 | 包层直径:80um - 150um，涂覆层直径:100um - 1,000um | |
切断长度 | 5 - 16mm (使用涂覆压夹) | |
标准性能 | 标准熔接损耗 ※1 | SMF:0.02dB, MMF:0.01dB, DSF:0.04dB, NZDSF:0.04dB |
标准反射衰减 | 大于60dB | |
熔接时间 | 6秒(SM G652 Quick模式)，8秒 (Auto模式) | |
加热时间 | 15秒(使用FPS-61-2.6热缩套管，Slim 60mm Quick模式下) | |
电池使用次数(含熔接和加热补强)※2 | 约310次(BU-16) | |
光纤观察/放大倍数 | 2个CMOS照相机观察 350倍(变焦:700倍)「X或Y单轴」 | |
熔接点张力试验 | 1.96 - 2.09N | |
热缩保护套管规格 | 60mm, 40mm 以及住友Nano热缩套管 | |
程序 | 熔接程序 | 300 其中初始预置40组 用户设置260组 |
加热程序 | 100 其中初始预置23组 用户设置77组 | |
功能 | 熔接图像／熔接数据存储 | 200张图像 / 10,000个熔接数据（机身存储） 50200张图片/20,000个熔接数据（16GB SD存储卡） |
光衰减熔接 | 0.1dB至15dB (0.1dB单位) | |
多规格对应光纤压夹 | 可提供，250um、900um 以及松套／紧套光纤 | |
可反转型光纤涂覆压夹 | 可提供 | |
内藏用户训练指导视频 | 可提供 | |
自动光纤识别 | SMF / MMF / Other | |
自动放电校准 | 根据环境变化自动校正 | |
尺寸／重量 | 尺寸 | 128(W) x 154(D) x 130(H)mm (不含防震橡胶) |
重量 | 1.7公斤 (不含电池)，2.1公斤 (含电池BU-16) | |
显示器尺寸 | 5.0英寸触摸屏彩色LCD屏幕 | |
终端 | 直流输出 | DC12V (光纤剥线钳JR-6使用) |
USB接口 | USB2.0 (mini-B型) | |
存储卡 | SD/SDHC存储卡(32GB) | |
电源 | AC交流输入 | AC100-240V, 50/60Hz (ADC-16) |
DC直流输入 | DC10-15V | |
电池规格 | 锂电池10.8V;6,400毫安 (BU-16) | |
工作条件 | 海拔高度:0 - 6,000米，工作温度:-10 - +50℃，工作湿度:0 - 95% (不结露)，应对风速15m/s | |
存储条件 | 保管温度:-40- +80℃，保管湿度:0-95%(不结露)，电池:-20- +30℃ (长期保管) | |
电极寿命 ※3 | 大于6,000次放电 | |
软件升级 | 网络升级 | |
数据管理 | 通过专用电脑软件，可储存、编辑、分析数据 | |
※1 : 住友同种光纤(室温)，通过光纤切断法测试，符合ITU-T和IEC规格。 | ||
※2 : 熔接和加热补强次数会受到电池使用环境的影响。 | ||
※3 : 电极实际寿命会受到工作环境的影响。 | ||
耐环境性能* | ||
详细试验 | ||
冲击试验 | 从76cm高处落下，5面对应 (上面盖子部分除去) | |
防水试验 | IPx2等级 (3mm/min的水滴，15度倾斜4面x2.5分钟以上试验后，确认机器正常动作) | |
防尘试验 | IP5x等级 (放入装有颗粒直径75μm的粉尘中，8小时放置后，机器正常动作 ) | |
*本确认是住友通过电池驱动进行的试验。不是***该产品在任何状况下的无破损、无故障。 |
住友T-601C+光纤熔接机标准配置：
主机T-601C+、光纤切割刀FC-6S+、充电电池BU-16、电源适配器ADC-16、电源线、备用电极ER-10、快速参考指南、携带箱。
