| 型号：AE2300 | 品牌：德力 |

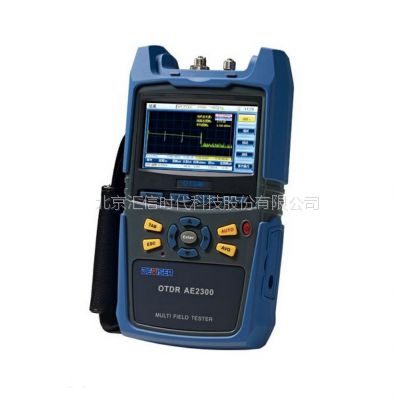

AE2300型光时域反射分析仪是一款多用途、高性能、手持式OTDR。***可视化故障定位仪（VFL）可以协助OTDR快速定位故障。无论您是在光纤网络构建与安装阶段进行链路鉴定，还是要执行快速高效的维护或者故障排查测试，AE2300系列手持式OTDR的优越性能都会如您所愿。
AE2300 光时域反射分析仪功能特点
﹡高精度
最小盲区 <0.8米。
﹡速度快
***测试时间可设置为5秒，即使长达100公里的线路也可在短短30秒内测试完成。
﹡操作简便
一键式操作，测试分析一步智能完成。自动判断事件点的位置并给出相应的标识。传统的双游标控制功能，指示光纤上任意两点间的衰减特性。
﹡小巧、便携，适于野外作业
抗震、防尘、防潮、4.3寸TFT触摸屏，超大容量锂电池，电池可更换。工作时间超过10小时，更适宜野外操作。
﹡超高性价比
同等动态下具有******的价格及的性能。
﹡待机时间长
工作时间超过8小时
灵活丰富的多接口设计（RJ45，USB)
﹡RJ45接口：
可实现计算机远程控制、数据共享。
﹡USB接口：
可插U盘或直接连接电脑，数据存取更加方便,同时机器本身内置超大内存，最多可存储大于3000条曲线数据。
﹡易于拆装的光适配器，清洁更加方便，维护成本***。
自动诊断与自动修正
﹡光接口入射光自动检测及保护：
发现光接口有入射光，AE2300会自动报警
﹡光接口连接不良自动检测：
发现光接口污损，自动提示，避免影响测试结果
﹡仪器自校准及修正：
使用一段时间后，如发现测试结果有一定偏差，可用自动修正功能对仪表进行自校准
﹡可视化故障定位器（VFL）
高功率可视故障定位仪（VFL）可定位光缆，可实现更快的光纤接通检查和直观的光纤中断定位。
AE2300 光时域反射分析仪产品指标
测试指标 | |
波长 | 1310nm, 1550nm |
距离范围（Km） | 3m~160km |
脉冲宽度（ns） | 5ns~20μs |
测量时间 | 用户自定义， 具备实时测量功能 |
距离精度（m） | ±(0.5m +0.0005%×距离+采样分辨率) |
衰减精度 | ±0.005dB |
损耗门限(dB) | 0.001dB |
损耗分辨率(dB) | 0.001dB |
距离分辨率（m） | 0.05m |
线性度 | 0.05dB/dB(AE2300/AE2300L) 0.03dB/dB(AE2300H) |
采样点 | 128000 |
通用指标 | |
数据存储 | >3000条 |
显示屏类型 | 4.3寸 16:9 TFT 触摸屏 |
光适配器 | FC/PC, SC/PC |
接口 | USB、RJ45 |
外形尺寸（长*宽*高） | 135mm*250mm*70mm |
电源 | AC/DC适配器，输入AC90-240V ±10%，输出12V |
工作温度 | 0℃~40℃ |
保存温度 | -20℃~70℃ |
相对湿度 | <80% |
重量 | <1Kg |
电池 | 内置可充电锂电池，充电时间<4小时，工作时间>8小时 |
AE2300 光时域反射分析仪订货信息
型号 | 动态范围（dB） | 事件盲区（m） | 衰减盲区（m） |
AE2300H | 36/34 | 0.8 | ＜4 |
AE2300 | 33/31 | 1.5 | ＜10 |
AE2300L | 32/30 | 3 | ＜15 |
随机附件 | |
主机 | 一台 |
AC适配器 | 一条 |
随机软包 | 一个 |
光盘 | Toolbox软件及操作手册 |
