| 品牌：住友 | 型号：TYPE-81M12 | 名称：带状光纤熔接机 |

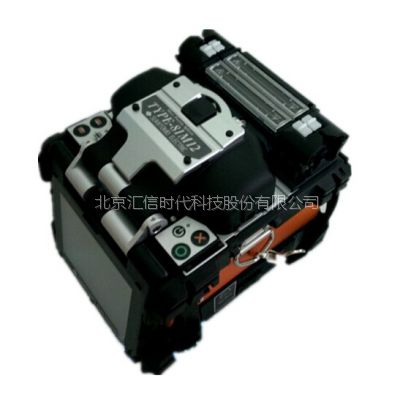

TYPE-81M12住友带状光纤熔接机 原日本住友TYPE-66带状光缆熔接机升级产品
TYPE-81M12住友带状光纤熔接机产品特性：
小型、紧凑、高速、智能化
相比旧型号TYPE-66尺寸减小了43%
重量仅为2.0kg（含电池）
高速熔接（快速熔接模式14秒（12芯））
高速加热补强（45秒）
便利和用户至上的设计理念
采用触摸屏操作方式和图形用户界面方式（GUI）实现简单操作
搭载有指导帮助用户的操作说明视频功能
三方式切换杆可选型双联加热器
适用于皮线缆和热熔快接等多种光缆的熔接
提升耐环境性能/满足多样化需求
坚固设计提升耐环境性能
***：垂直跌落76CM
可承受5面跌落、防水符合IPX2、防尘符合IP5X
搭载有适于任何环境的自动放电校正功能
可通过网络进行远端维护支持
可通过网络进行***版本的软件维护
可通过网络进行远程海外维护
TYPE-81M12住友带状光纤熔接机技术规格：
型号 | TYPE-81M12 |
材料 | 玻璃纤维 |
光纤种类 | SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) |
光纤芯数 | 1，2，4，5，6，8，10，12 |
光纤包层直径 | 带状光纤：包层外径：125um,带状光纤厚度：280-400 um 单芯光纤：包层外径：125um，光纤被覆外径：250um，500um，900um |
适用光缆直径 | 下线光缆（2.0*2.0—3.1mm）,皮线光缆（1.6*2.0mm） |
切断长度 | 10mm |
熔接损耗(标准) ※1 | SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB |
熔接时间(标准) | 9秒(单芯熔接)、12秒(4芯带状)、14秒(12芯带状) |
加热补强时间(标准) | 45秒(12芯带状) |
电池使用次数（熔接和+加热补强）※2 | 约160次（12芯带状） |
光纤视图和放大倍数 | 两个CMOS摄像机观测；23X（变焦：46X）对应X或者Y轴方向观察、23X对应X和Y双轴方向观察 |
熔接程序 | 200 |
加热程序 | 100 |
损耗推定 | 可提供 |
熔接图像捕获/熔接数据存储 | 64图像/10,000熔接数据 |
张力测试 | 1.96N-2.09N(200gf-213 gf) |
可反转型光纤涂覆压夹 | 可提供 |
双联加热器 | 可提供双自动独立 |
加热补强 | 可提供熔接及加热补强的自动启动功能 |
三方式切换杆可选型双联加热器 | 可提供 |
操作说明 | 可提供指导帮助客户的操作说明视频功能 |
自动放电校准 | 可提供（根据环境变化自动校准放电系数）自动放电校准系统 |
放电试验 | 可提供 |
已提供(电池模式)显示剩余熔接和加热循环 | |
远程互动维护 | 已提供远程互动维护系统 |
尺寸/重量 | |
尺寸 | 120W×154D×130Hmm(不带抗震橡胶) |
重量 | 1,7kg(不包括电池)、2.0kg(包括电池) |
显示器 | 4.1英寸触摸屏彩色LCD显示器 |
DC输出 | DC12V(用于JR-6) |
USB端口 | USB2.0(mini-B型) |
存储媒体 | SD/SDHC内存卡 |
电源 | |
AC输入 | 100~240V、50/60Hz(ADC-1430) |
DC输入 | 10~15V |
电池模块 | 锂离子11.1V、4,600mAh(BU-11) |
工作条件 | 海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
存放条件 | 温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
电极寿命 | 1,500次放电※3 |
※1:采用住友电工自产光纤测试结果。
※2:熔接和加热补强次数很大程度上受到电池状态以及工作环境的影响。
※3:电极实际寿命会受到工作环境的影响。
TYPE-81M12住友带状光纤熔接机标准配置：
品名 | 型号 | 数量 |
主机 | TYPE-81M12 | 1个 |
热剥钳 | JR-6 | 1个 |
电池 | BU-11 | 1个 |
电源适配器 | ADC-1430 | 1个 |
电源线 | PC-AC | 1个 |
冷却盘 | - | 1个 |
备用电极 | ER-10 | 1对 |
光纤切割刀 | FC-6M（可选型号） | 1把 |
操作说明书光盘（CD） | - | 1个 |
简易适用说明书 | - | 1个 |
收容箱和工作台 | CC-81 | 1个 |
背带 | - | 1个 |
夹具 | FHM-12（12芯带状） | 1对 |
TYPE-81M12住友带状光纤熔接机可选夹具：
型号 | FHS-025 | FHS-09 | FHM-2 | FHM-4 | FHM-5 | FHM-6 | FHM-8 | FHM-10 | FHM-12 | FHD-1 |
适用光缆 | Φ0.25mm单芯 | Φ0.9mm单芯 | 2芯带状 | 4芯带状 | 5芯带状 | 6芯带状 | 8芯带状 | 10芯带状 | 12芯带状 | 下线/皮线光缆
|
