产品特点

FasTesT性能***：可在2.6秒的时间内，在两个波长 上完成两条光纤的验证

自带帮助和诊断功能，消除基准错误和异常损耗

符合ANSI/TIA和***/IEC的环形通量要求

全自动的光纤检测：只需一步操作，便可完成光纤双 端通过/未通过分析

同时对照多个行业标准进行验证

自带专业的PDF格式报告功能

可选的光回损测量（MAX-945）功能

通过FastReporter 2软件对结果进行批量处理

单模测试距离高达160 km

支持EXFO Connect，进行基于云的测试资产管理

可选配光纤端面检测器 FIP-400B（WiFi或USB）

应用范围

数据中心

企业网结构化布线

产品简介

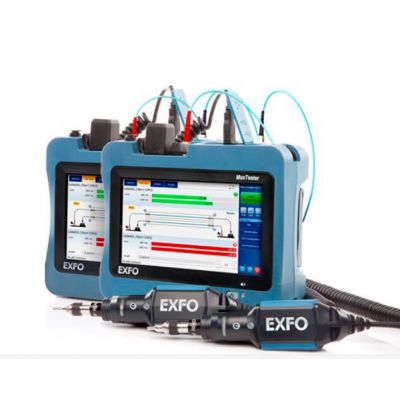

MAX-940/945 OLTS光纤验证测试仪是***借鉴平板电脑设计的测试解决方案，设计用于在数据中心和企业网内验证光纤布线。 它安装类似于Windows的直观用户界面，确保容易识别曲线。MAX-940/945光纤验证测试仪提供基于图标的功能、即时 启动以及自带的帮助和专业报告功能。

FASTTEST损耗/长度规格

测试速度：

FasTesT双工：2.6秒（两个波长、单向、自动、IL + 光纤长度）

FasTesT单工：5秒（两个波长、单向、自动、IL + ORL + 光纤长度）

输入/输出连接器： 可互换适配器（LC、SC或FC）

波长（nm）： 四波长 850±20， 1300±20， 1310±20， 1550±20 。

光源类型： LED（多模） 激光（单模）

注入条件：在多模光源端口满足环形通量要求 在EXFO基准级50/125 ?m测试线的两端符合TIA-526-14-B、***/IEC 14763-3和IEC 61280-4-1环形通量模板阈值 范围要求

长度测量范围（km）： 多模：20  单模：160

长度测量不确定度 ：±（0.5 m + 0.5% x 距离）

ORL测量范围（dB）：50 ORL测量不确定度（dB） ± 1

光源 输出功率（dBm）： 多模：-25 单模：2.5

输出功率稳定度（dB）： ±0.05（超过8小时）

光谱宽度（FWHM）（nm）： 850 nm：30至60 1300 nm：100至150

借鉴平板电脑设计 MAX-940/945光纤验证测试仪采用业内最人性化的显示屏（7英寸高分辨率触摸屏），可提供前所未见的 用户体验，它集成WiFi/蓝牙，能够实现极高的连接功能。MAX-940/945光纤验证测试仪的电池续航时间 长达12小时，可满足一整天的现场工作需要，其内存容量足以保存150000条测试结果。

两端设备功能完备 近端和远端设备都功能完备，可限度地提高每个技术人员的工作效率： ? 每次测试结束时，会在两端设备上同时显示带诊断的FasTesT测试结果。 ? 两端的技术人员都可以通过设备上的大触摸屏，采用光纤端面检测器验证光纤连接器。 得益于MAX-940/945光纤验证测试仪，远端的技术人员不再盲目，其工作效率会更高。

自带多标准验证功能 MAX-940/945光纤验证测试仪使您能够同时对照布线和应用标准进行光纤验证。 因此，您可以验证布 线——光纤及其元器件，如熔接和连接器的物理质量——以及光纤可以承载的应用，如IEEE或光纤通道。

自带PDF格式报告功能 MAX-940/945光纤验证测试仪配备***的PDF格式报告功能，能够以得到行 业标准认可的格式，将多个测量结果合并到一个专业报告里。这个报告包 括对照多个测试标准获得的清晰的通过/未通过验证结果、测量结果概要、 容限、异常状况、测试线基准和验证结果。 该功能可作为对FastReporter 2 PC软件的补充，该软件设计用于对高端 口数光纤和多个测量结果进行批量处理（如连接器验证、损耗和OTDR）。

自带帮助和诊断功能 MAX-940/945光纤验证测试仪提供一种非常简单、安全的方法，可防止测试线基准错误和异常损耗，它可 以逐步指导技术人员根据行业标准完成基准测试和验证流程。MAX-940/945光纤验证测试仪还可以诊断可 能造成测试未通过的原因，并指导技术人员如何修复问题。

符合环形通量要求 每个MaxTester 940/945光纤验证测试仪都配备符合环形通量（EF）要求的多模光源。此外，为了尽 可能提高测量精度并避免无效的结果，EXFO还设计符合***/IEC 14763-3标准要求的基准测试线。 EXFO的测试线由基准连接器制成，所用的光纤受到严格控制以确保纤芯大小和几何形状正确无误。在 进行多模测试时，可以在测试线输出端保持在环形通量模板限制内，不需要外接环形通量模式的调节 器。与经过环形通量调节的测试线相比，这些高质量的基准测试线比较结实，成本也较低，从而能够 帮助减少总体设备拥有成本。 EXFO的测试线还用颜色编码，以避免在将它们连接到测试端口和被测设备时出现操作错误。用户界面 采用动画颜色编码说明来帮助完成测试流程。

即插即用的光测试选件 MaxTester 940/945配备即插即用的光测试选件，您可以在需要时购买这些选件。不论何时，安装起来都易如反掌：您可以 自己完成，不需要升级任何软件。 可视故障定位仪 (VFL) 除了其它信号损耗的原因外，即插即用的VFL还可轻松发现断裂、弯曲、故障连接器和熔接。 这种虽然简单但又很必要的故 障诊断工具应成为现场技术人员工具箱的一部分。可通过在单模或多模光纤上的确切故障点发出明亮的红光来指示故障位 置，其故障检测距离可达5 km。 适用于多模设备的四波长选件 MAX-940/945多模设备支持四波长功能，因此使用起来极为灵活。通过软件秘钥激活单模波长，可以非常轻 松、快速地升级到四波长选件。单模波长选件在工厂就进行了校准，因此您可以在升级后立即测试单模光纤，而不受其它任何限制。这可以帮助您节省时间和资金。
