| 型号：OLA-55光衰减器 | 品牌：VIAVI | 是否跨境货源：否 |
VIAVI 的SMTQ (灵巧型)光手持式仪表远远超出了基本要求。已经有超过100,000台VIAVI的手持式光表被全球用户广泛使用，VIAVI( 又推出了新的SMTQ(灵巧型)系列手持式光表帮助您的网络达到更高的性能。VIAVI( 的SMTQ手持式光表是一个新型的、智能化和高性能的产品系列，可测试所有类型光 信号和系统，包括宽带、PON以及千兆以太网。
SMTQ手持式光表系列可以提供如下功能：
? 更多的校准波长，使其具有业内的性能
? SMTQStar图形化用户界面，能够提供快速、方便和直观的操作
? ***的SMTQEnergy 电源管理系统
? SMTQBag使仪表的操作和运输更方便和安全
? 紧跟***，***的测试精度和可信度
? 结构坚固、抗震、防水溅设计，适于现场操作? 启动快速，无需预热时间，减少了测试时间
－OLA-54 SMTQ光功率衰减器设计用于多模光纤系统(50/125 μm光纤)。

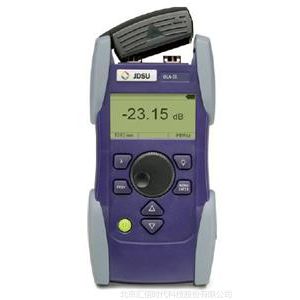

－OLA-55 SMTQ光功率衰减器是一台能够满足未来发展需求的仪表，用于系统测试、安装、维护以及单模光纤的生产。由于它具有最小的差分群时延（DGD），OLA-55也适用于40 Gbps传输系统。
－OLA-55M 是 Smtq 系列中***的一员。用于系统测试、安装、维护。具有最小的差分群时延（DGD ）。同时，OLA-55M 也适用于40G 传输系统。
OLA-54/OLA-55光衰减器功能特点
? 50/125 μm多模光纤设计(OLA-54）
? 能够适用于40 Gbps系统(OLA-55）
? OLA-55M 同时具有光衰减器和光功率控制的功能
? 新的光学设计能够获得最小的插入损耗
? SMTQWheel滚轮用于***与快速的手动调节衰减值
? 和相对衰减设置
OLA-54/OLA-55光衰减器技术指标
OLA-54 | OLA-55 | OLA-55M | |
可调整波长范围 | 750 ～ 1350nm | 1260 ～ 1650nm | 1260 ～ 1650nm |
光纤类型 | 50/125μm | 9/125μm | 9/125μm |
校准波长 | 850nm、1300nm | 1310nm、1550nm | 1310nm 、 1550nm 、 1625nm |
显示范围(已计算最小插入损耗) | <2.5 ～ 60dB | <2.0 ～ 60dB | <2.0 ～ 60dB |
最小插入损耗 | <2.5 dB | <2.0 dB | <2.0 dB |
线形度 | ± 0.2 | ± 0.2 | ± 0.2 |
衰减设置重复性 | ± 0.1 dB | ± 0.1 dB | ± 0.1 dB |
总衰减精度 | ± 0.8 dB | ± 0.8 dB | |
设置类型 | 全范围连续 | 全范围连续 | 全范围连续 |
功能 | 双向 | 双向 | 双向 |
显示值 | 和相对衰减值 | 和相对衰减值 | 和相对衰减值 |
输入功率 | +20dBm | +23dBm | +23dBm |
光功率控制模式 | |||
控制范围 | -50 ～ 20dBm | ||
精度 | ± 0.25dB | ||
显示分辩率 | ± 0.01 dB | ||
设置时间 | <2s | ||
输出功率稳定度 | ± 0.15dB | ||
说明：光功率控制模式仅OLA-55M支持。
OLA-54/OLA-55光衰减器通用参数
显示图形化（GUI）显示界面
分辨率： 128 × 64 点
显示单位： dB
背光功能：独立按钮开关控制电源4 节 1.5V AA 干电池或 1.2V 可充电镍氢电池
操作时间：干电池 >300 小时电磁兼容符合 IEC 61326 (满足CE )校准建议校准周期 3 年温度工作温度：－10°C to +55°C
储存温度：－40°C to +70°C尺寸与重量外形尺寸： 95 × 60 × 195mm
重量： 500g
OLA-54/OLA-55光衰减器订货信息
型号 | 订货号 | 光纤类 型 | 插芯形式 | 功能 |
OLA-54 | BN 2280/41 | 多模 | 50/125μm | 光衰减器 |
OLA-55 | BN 2280/01 | 单模 | PC | 光衰减器 |
OLA-55 | BN 2280/21 | 单模 | APC | 光衰减器 |
OLA-55M | BN 2280/02 | 单模 | PC | 光衰减器＋光功率控制 |
OLA-55M | BN 2280/22 | 单模 | APC | 光衰减器＋光功率控制 |
