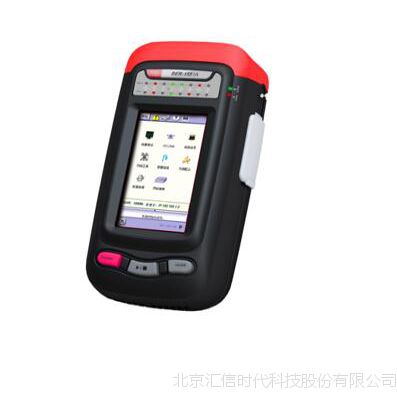

BER-1551电力远动综合测试仪是一款电力综合通信系统测试仪表。仪表支持从50b/s到2048kb/s速率的误码测试，并可进行2M在线监测。支持FSK模拟四线口测试，并可测试中心频率和线路波形等模拟指标。支持以太网测试，包括以太网PING、局域网扫描和路由跟踪等功能。

仪器支持串行与网络等连接方式，可以同时监听信道的上、下行数据，并对监听到的数据进行详细实时的分析解释，可根据形成的各种事件快速定位至原始报文数据，可模拟调度主站、模拟子站设备等，具有“四遥”等功能的仿真操作。该仪器可应用于检测串行通道及IP网络通道中报文传送的连通性、规约一致性、传送质量及进行系统故障分析等。是电力自动化及通信系统日常维护、检修、设备开通***的工具。

支持的接口包括： FSK模拟四线口、以太网口、2M口、V.24/RS232、V.35、V.36/RS449、X.21、EIA－530/530A、RS485/RS422等数据接口。

产品适用于电力通信系统自动化设备的开通和日常检修、维护。

BER-1551电力远动综合测试仪功能

FSK模拟四线口

通道误码率测试；中心频率检测；示波器功能。

2M接口

可进行PCM30、PCM31和非成帧数据的离线、在线测试；

实时检测各种误码和告警；

单个误码插入、按比例插误码功能；

可模拟插入告警信号。

G.821、G.826、M2100指标可选；

回路时延测试。

V系列接口测试

V.24/RS232、V.35、V.36/RS449、X.21、EIA－530/530A、RS485/RS422接口误码测试；

多种工作方式设置；

ITU误码指标分析。

以太网接口

支持10/100M

以太网PING；

局域网扫描；

路由跟踪。

支持规约

IEC60870-5-101；

IEC60870-5-103

IEC60870-5-104；

部颁CDT；

南瑞DISA;

DNP3.0；

可根据用户要求快速定制各类远动规约。

通道监测

可以长时间在线监听通道数据，采用分页技术显示／存储报文数据；

监听过程采用被动式接收通道数据，不会对实际运行系统的通信安全造成影响；

可同时监听通道上、下行报文，以不同颜色和不同方向的箭头作为区分标志，并显示报文的收发时间，方便报文数据查询及通信故障源的追溯；

可以设置遥测信息点的突变死区，自动形成事件记录，可快速查找突变信息点；

可以跟踪长时间不变的遥测点，及该点的值等于特定值时的事件信息；

可通过监听遥控、遥调命令来监视相关遥测点的变化情况。

模拟主站

具有实际主站自学习功能，通过监听主站通道报文数据，可自动记录实际主站命令序列，并生成测试仪自己的命令序列，真实仿真实际主站，可为子站设备的验收提供主站功能支持；

可人工编辑用户自定义的主站命令序列，对主站命令逐条进行测试；

命令编辑参数化，使主站命令更符合用户实际要求，***简化测试工作；

可模拟遥控、遥调操作，并可关联对应的遥信、遥测点，获取关联点的状态或值的信息。

模拟子站

智能化子站模拟功能，仿真各种规约的智能化设备；

可灵活改变子站各种配置参数，工程数据等子站信息；

模拟累计量功能，可以设置信息点的累计值，通过命令请求或***的周期上送至主站；

遥测信息点及累计量等可以以点号赋值，方便用户对各信息点的核对；

模拟遥控、遥调、对时等命令的返校信息，并可与遥信、遥测点进行关联而发生相应的动作。

报文解析功能：

报文逐帧逐字节至位以纯中文方式按照规约文本的含义进行透彻解析；

报文解析结果单帧树状显示，清晰简洁；

错误报文分类显示，缺码容错解析；

在线解析实时报文数据，离线分析历史数据及由其它系统所获取的报文数据；

可以根据原始报文数据还原出相应的真实状态，如：遥信、遥信变位及SOE事件信息、遥测值、遥测变化、对时、遥控、遥调等，并可选择对还原的数据进行存储。

丰富的查找功能，可根据关键字符、字符串、帧报文类型和时标等，根据设置的查找条件进行搜索，并用醒目的颜色显示所找到的内容，方便阅读；

事件过滤器查找事件功能，只显示在事件过滤器中定义的事件

报文文本录入及解析功能，可人工录入报文数据或输入通过其它系统获取的符合格式要求的报文数据。

BER-1551电力远动综合测试仪特点

完善的通道测试功能，支持FSK模拟四线口、2M口、V.24/RS232、V.35、V.36/RS449、X.21、EIA－530/530A、RS485/RS422等数据接口通道性能测试；

在线检测中心频率和线路波形等模拟指标；

误码统计功能，分别统计上下行误码率，并统计该通道的中断次数；

可根据事件记录快速查找原始报文数据，并进行详细解释；

事件过滤器查找事件功能，只显示事件过滤器中定义的事件；

通过信息点号或信息点名称快速定位功能，方便用户对特***进行操作；

报文海量存储，存储方式灵活，实时数据自动保存为二进制工程文件格式，方便管理；还可保存为文本文件格式，方便工程人员人工编辑、分析或交流讨论；

具有多种报文数据的查找能力，如：关键字符、字符串、帧报文类型和时标等，根据设置的查找条件进行搜索，并用醒目的颜色显示所找到的内容，非常方便阅读；

报文复制功能，方便您在分析过程中随时提取有用的帧数据；

报文文本录入及解析功能，可人工录入报文数据或输入通过其它系统获取的符合格式要求的报文数据；

报文及字节位的全中文解释，具备高效的电力规约电子词典功能。点击报文数据，分析软件能按照标准规约文本给出详细的解释，是电力规约学习、培训的良好平台。

BER-1551电力远动综合测试仪通用指标
